方案目标
面向盾构隧道、矿山法区间与轨道交通既有线构建地铁隧道全生命周期监测体系，覆盖新建隧道施工影响、既有线保护区第三方施工扰动与长期健康监测场景，实现管片收敛、隧道沉降、道床位移、渗流压力与列车荷载的自动化采集与模型解算，分级预警、快速响应，保障行车安全与保护区规范管理。
行业痛点
保护区施工扰动频发
地铁保护区周边基坑、桩基与穿越工程密集，微小的附加变形即可能危及管片结构安全。
人工监测窗口受限
运营隧道仅夜间天窗可作业，人工收敛测量劳动强度大、频次难以保障。
轨道与隧道状态脱节
钢轨位移、振动与隧道收敛数据分属不同系统，缺少联合分析。
管片病害隐蔽演化
错台、接缝张开、渗漏水与螺栓松动等病害渐进发展，缺乏连续跟踪手段。
多线多标数据割裂
各线路、各标段监测数据格式不一，缺乏线网级统一安全态势感知。
应急处置缺乏依据
变形超限时难以快速判断行车条件，限速限行决策缺乏数据支撑。
产品架构
平台 + 边缘 + 感知分层协同，支撑线网级接入、自动化采集与行车安全决策
系统功能
数据展示
- 支持线网级 GIS 地图与单线纵断面、限界可视化联动
- 实时呈现结构、轨道与环境监测数据与安全状态
- 变形速率与累计值双控多级预警，秒级响应
- 自动生成日报、周报与保护区专项报告
综合管理
- 多线路多标段统一接入与分级权限管理
- 设备电子台账与在线状态监控、故障自动诊断
- 移动端巡检记录与缺陷闭环管理
管片与衬砌
- 管片收敛与错台
- 接缝张开度
- 螺栓应力
- 衬砌应变
- 裂缝发展
隧道与轨道
- 隧道纵向沉降
- 断面收敛激光扫描
- 道床位移与翻浆
- 轨道几何形位
- 联络通道与旁通道变形
水文环境
- 孔隙水压力
- 地下水位
- 渗流量
- 洞内温湿度
施工作用与振动
- 邻近施工变形叠加分析
- 列车振动
- 爆破与打桩振动
- 地面沉降联动监测
预警与处置
- 速率 + 累计双控分级预警
- 行车限速联动建议
- 处置流程留痕
- 超限数据回放
分析与报告
- 多测点联合分析
- 施工影响反分析
- AI 监测报告
- 保护区月报输出
监测内容

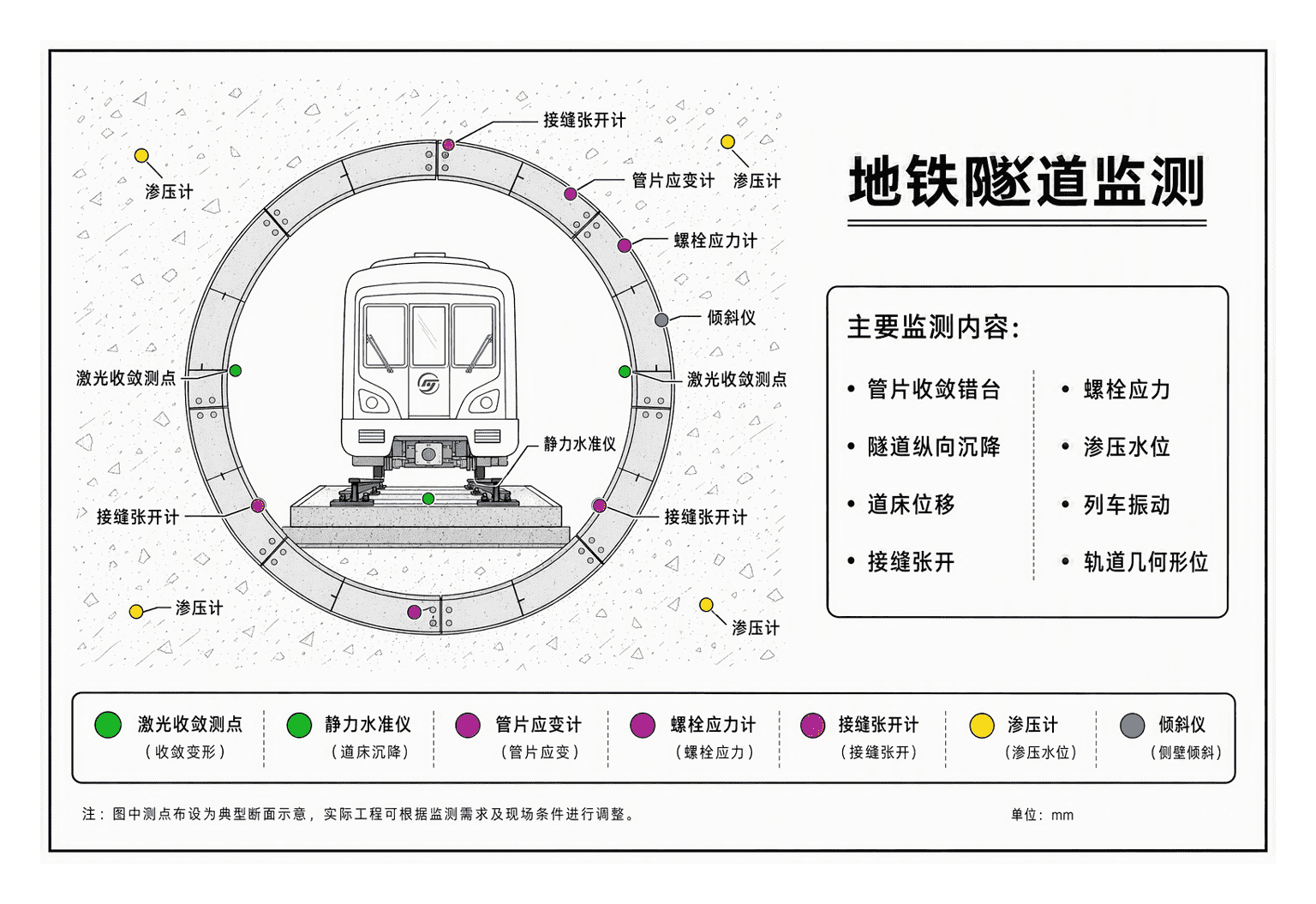

监测设备布设示意
针对地铁盾构与矿山法隧道特点，本方案构建自动化监测体系：变形监测采用激光测距收敛系统、静力水准仪与三维激光扫描，实现管片收敛与隧道纵向沉降的毫米级自动量测，摆脱夜间天窗限制；应力监测布设应变计与螺栓轴力计，跟踪接头受力状态；渗流监测部署渗压计与水位计。
系统同步融合列车振动、轨道几何与 AI 视频巡查数据，形成「结构—轨道—环境」一体化安全画像；AI BOX Pro 边缘节点在保护区第三方施工期间自动加密监测，超限即时声光报警，监测成果按接口要求实时对接轨道交通监管平台，支撑保护区审批、施工管控与运营调度决策。

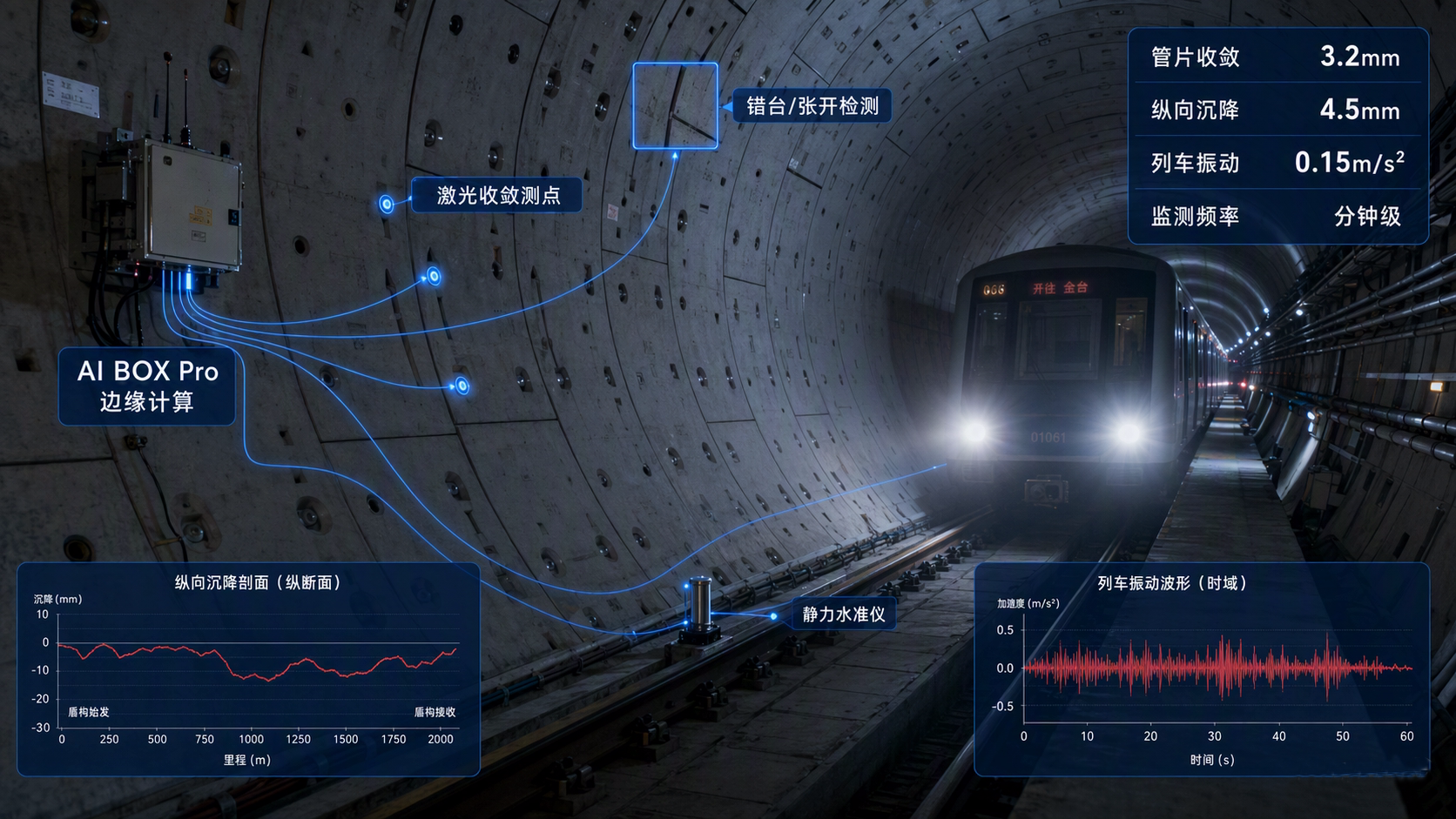

场景模拟演示
方案亮点
线网级统一平台
1+N 架构支撑多线路、多标段统一接入与分级管理，消除数据孤岛。
自动化无人值守
激光收敛与静力水准自动量测，监测频率从天级提升至分钟级。
保护区扰动感知
第三方施工影响自动识别与叠加分析，超限即时预警。
行车决策支撑
双控预警与限速建议联动，让「能不能行车」有据可依。
方案价值
保障行车安全
管片变形与渗漏异常早发现、早处置，守住运营安全底线。
提升监测效率
自动化替代人工量测，劳动强度与人力成本显著下降。
规范保护区管理
施工扰动全过程留痕，为执法与索赔提供数据依据。
支撑线网调度
线网级安全态势辅助调度指挥与应急处置。
